工業管道內窺鏡技術選型詳解

大家可能覺得很奇怪，以前文章的標題都是各行各業的專業應用，這次怎么叫百科，標題的思路是從百度百科和360百科學習而來，百度百科和360百科關于工業內窺鏡的介紹我都拜讀過，實在不敢恭維，粗制濫造互相抄襲毫無營養，就算您倒背如流，卻對于您如何選擇適合自己使用的管道內窺鏡一點幫助也沒有，根據我們多年的行業經驗進行歸納總結和提煉了下面這篇文章，原創（轉載請注明出處www.by-cl.com，違者必究）。

管道內窺鏡，顧名思義專門用來檢測管道的工業內窺鏡，屬于工業內窺鏡的一個分支，以前很多用戶不太明白，工業內窺鏡就是用來檢測管道的，怎么還有專門檢測管道的管道內窺鏡？根據我們多年現場檢測經驗和總結不同種類和各品牌工業內窺鏡的技術特點，給大家做一個專業詳細的分類和介紹。

管道內窺鏡一般由四部分構成：

1、前端內窺檢測用鏡頭

2、鏡頭推送線纜

3、顯示及控制器

4、根據工況配套的對中裝置和推送裝置

首先要區分一下管道的概念，我們通常所說的管道按照功能劃分包括：石油化工行業的工藝管線、換熱器傳熱裝置的管束、醫藥食品行業的輸送管線、市政排水行業的管線等等，它們都有一些共同的特點就是長度很長，不同點則為直徑不同；一般如何選擇一款合適的工業內窺鏡產品，首先要明確自己需要檢測的工況和想要達到的目的，項需要確定的技術參數為被檢測管道的長度還有直徑，檢測長度大家很好理解，即檢測多長的距離就要配置多長的工業內窺鏡探頭，但是大家經常忽略的重點卻是被檢測管道的直徑，通常情況下工業內窺鏡的探頭要小于被檢測管道的直徑，但是具體選擇多少尺寸的大家可能就比較含糊了，這里我給大家明確一下，便于以后的參數選擇和確定；對于醫藥食品行業一些小管路的焊接質量的檢查，一般管道的直徑在20mm－50mm左右，通常采用8mm－20mm直徑的工業內窺鏡探頭，由于對焊接質量檢查有嚴格的規范和規定，所以需要選擇分辨率和色彩還原優秀的CCD成像組件的工業內窺鏡探頭，照明輸出要足夠滿足管徑空間的要求，探頭前端需要具有0度視角和90視角鏡頭互換的功能，90視角的鏡頭便于對環焊縫進行檢測，大家通常使用的傳統柔性探頭工業內窺鏡需要手動扭轉內窺鏡探頭進行檢測，缺點是工作效率比較低，長時間使用會對探頭產生損傷進而產生高昂的維修費用，影響工期和使用者的積極性，而且環焊縫檢測需要拍攝大量的照片和視頻，對于工業內窺鏡產品的儲存空間有較大的需求，目前歐美市場主要使用可以軸向無限旋轉的工業內窺鏡探頭（旋轉速度可調），搭載90度視角的鏡頭，配置好適應管徑的對中裝置，可以快速準確的對環焊縫進行內窺檢測，顯示及控制系統內置320G的HDD高速硬盤，極大的滿足了現場的使用。

對于石油化工行業的工藝管線，直徑在50mm－150mm的管徑，有兩種不同設計風格的管道內窺鏡鏡頭可供選擇：

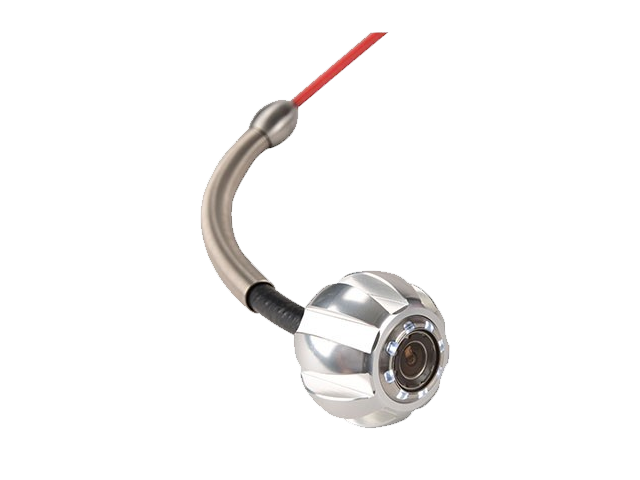

1、鏡頭不可旋轉－定焦設計－廣角鏡頭，由于管徑直徑不算太大，這種鏡頭前端搭載多顆高亮度LED照明光源，能夠完全滿足150mm口徑管道內部照明的要求，定焦設計既為鏡頭的有效成像范圍（景深）為固定的（不可調節），一般的景深范圍在10mm－無窮遠，廣角鏡頭的設計（150度廣角鏡頭）可以彌補鏡頭不可旋轉的弊端，此類管道內窺鏡鏡頭的直徑一般在18mm－30mm左右，搭配好合適的對中裝置，檢測150mm以內的管線基本沒有問題，此種產品的特點是簡單實用，整體價格比較便宜。

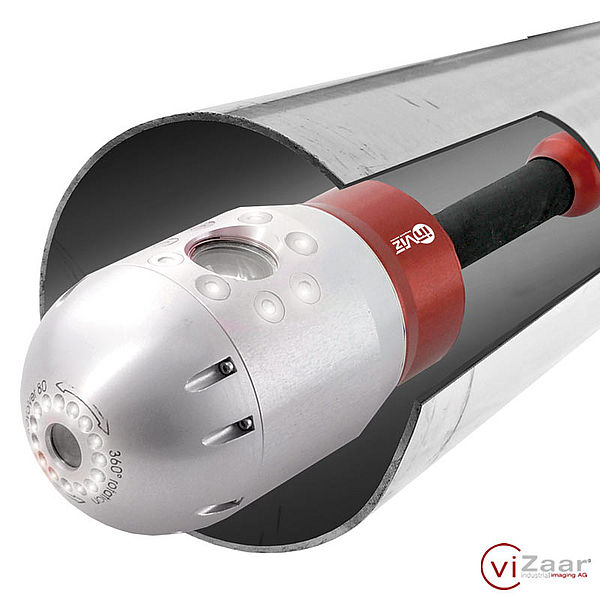

2、鏡頭可360度旋轉設計－變焦設計－非廣角鏡頭，鏡頭內置電機可驅動鏡頭進行全方位的檢查，通過內置的變焦鏡頭可以進行大范圍的景深調節，鏡頭的直徑一般在50mm－80mm左右，適合更大口徑或空間的管道內部的內窺檢查，適合的管道直徑50mm－800mm左右，適應范圍很廣由于鏡頭設計復雜技術含量非常高，整體的價格略貴。

未完待續。。。。。。 管道內窺鏡選擇的誤區
