全聚焦相控陣技術2-聲場信號判斷與試驗驗證

全聚焦相控陣超聲的有關理論研究已基本完成，其儀器系統的研發也已取得成效，但其應用研究還相對滯后。強天鵬研究員從全聚焦相控陣的聲場特性和信號特性入手，指出其與傳統脈沖反射法的明顯差別。通過理論分析和試驗對全聚焦相控陣聲場特性進行了初步驗證。同時指出，由于全聚焦相控陣具有獨特的聲場特性和信號特性，可以采用一種“場測量”和“場校準”技術路線，不僅可以解決系統沒有A掃顯示給檢測帶來的困難，而且在焊縫檢測的應用中具有優勢。

根據理論知識和經驗，對全聚焦聲場及從聲場獲取的信號特性做出以下判斷。

(1) 一個信號周期內，全聚焦相控陣探頭接收的能量遠大于常規超聲探頭接收的。信號發射階段，全聚焦相控陣的小晶片多次激發是否比常規超聲的大晶片一次激發向目標區注入了更多能量，至少可以認為，前者不小于后者；而在信號接收階段，前者接收的能量肯定遠大于后者接收的能量，因為兩者的接收窗口一樣大，而前者窗口開放時間遠大于后者的(以64陣元探頭為例，相差64倍)。

(2) 全聚焦相控陣聲場的聲壓分布與常規超聲的聲場不同。

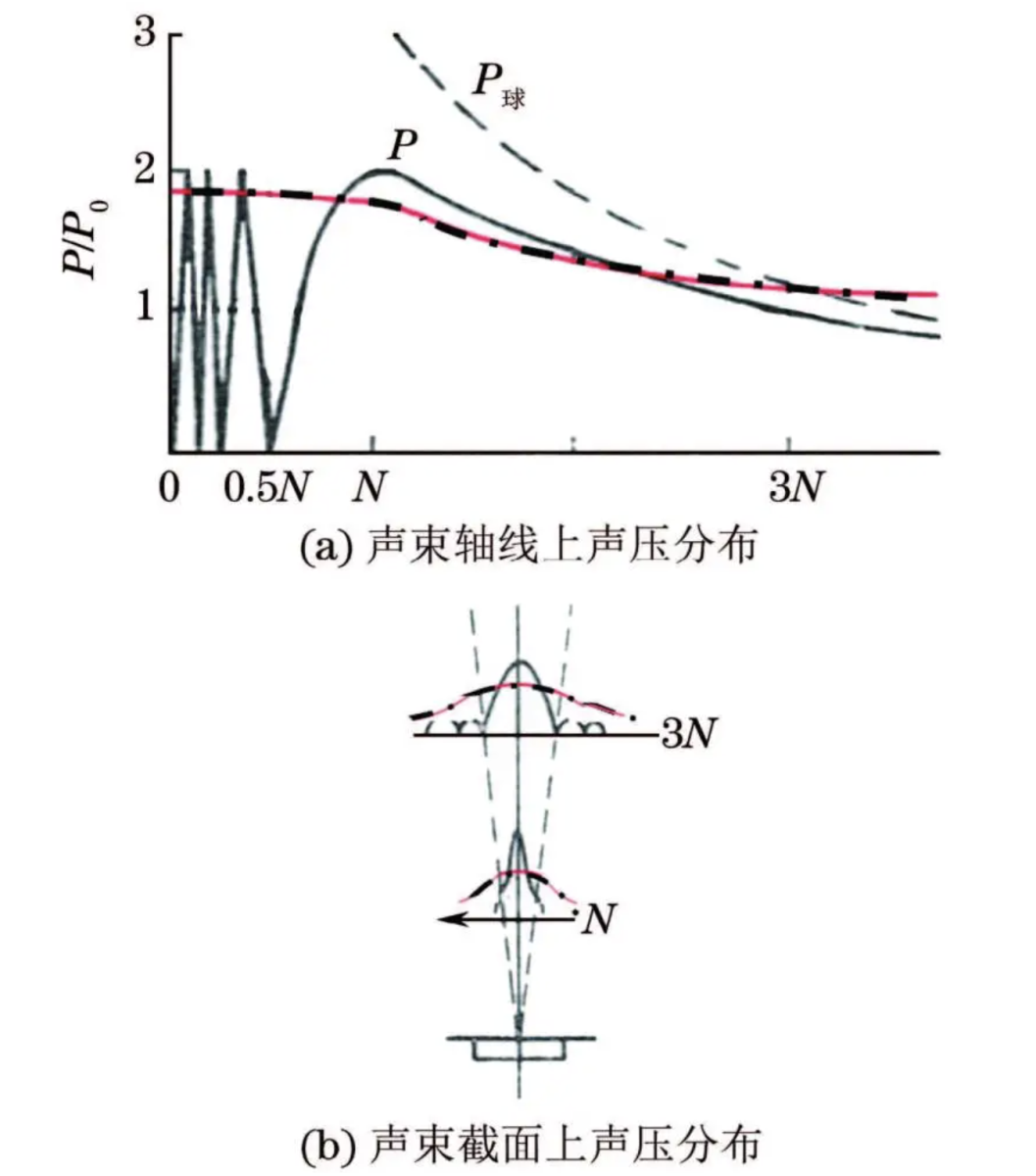

全聚焦相控陣聲場的聲壓分布比常規超聲的均勻，不同位置上的聲壓變化比較平緩，其聲壓分布情況見圖6，圖6中黑色曲線為脈沖反射法活塞波聲場的聲壓曲線，紅黑點劃線為全聚焦相控陣聲場的聲壓曲線。聲壓變化平緩是由于全聚焦相控陣聲場的能量注入是通過小晶片發射的，是多次小信號發射累加，以及對接收和顯示的信號進行疊加平均處理的結果。

圖6 全聚焦相控陣聲場的聲壓分布與常規超聲聲壓分布示意

(3) 全聚焦聲場中超聲能量充斥于整個目標區體積。

全聚焦相控陣目標區被劃分成65536個微小空間，其中任何一個微小空間都有超聲能量，其狀態及變化都能被系統探測到并顯示。這是由于小晶片發射的超聲信號擴散角大，能覆蓋更大范圍；又由于多次小信號發射的能量累加和大窗口長時間接收方式使微小信號能被系統探測和接收。

(4) 全聚焦相控陣輸出高信噪比信號。

儀器系統對從聲場接收的信號進行了能量/質量轉換，轉換方法就是信號疊加平均處理。全聚焦系統接收的能量比以往各種超聲方法接收的能量大得多，這就為轉換提供了條件。由于信號疊加的平均次數很多(舉例的系統疊加平均4096次)，所以其輸出信號的信噪比非常高。

試驗驗證

對上節的判斷(全聚焦相控陣聲場的聲壓分布，全聚焦相控陣信號的信噪比)，通過試驗進行了驗證。

聲場聲壓分布

試驗方法：使用脈沖反射法超聲和全聚焦相控陣兩種技術測量試塊上的橫孔，比對回波信號波幅，證明兩種聲場中聲壓分布以及各位置上的聲壓變化存在差異。

試驗采用的試塊結構示意見圖7，脈沖反射法超聲測試采用普通數字超聲儀，配頻率為2.5MHz、晶片面積為13mm×13mm、折射角為45°的橫波探頭；全聚焦相控陣測試采用CTS-PA22T型儀器，配頻率為2.5MHz，面陣8×8-陣元3×3(等效孔徑為24mm×24mm)，折射角為55°的橫波探頭。由于測量的是各自聲場中不同位置的聲壓變化，兩種探頭晶片面積不同并不影響測量的準確性。

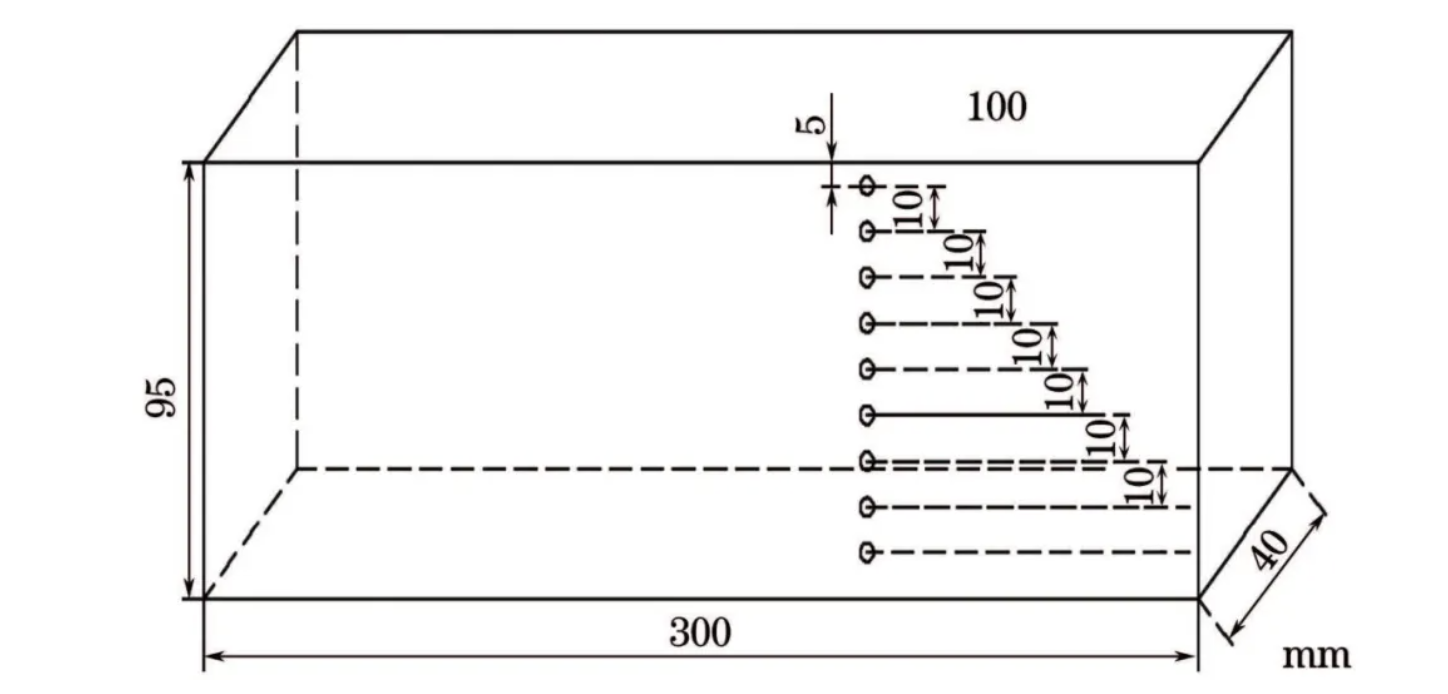

圖7 測試聲壓分布的橫孔試塊結構示意

01

脈沖反射法超聲回波測試

① 探頭在試塊上移動，找到深度為30mm的橫孔波，調節波高到80%時增益為47dB，其波形如圖8(a)所示，圖中僅有一個回波信號顯示，鄰近的深度為20mm和40mm的孔均沒有顯示，說明聲束能量集中于深度為30mm的孔，擴散角很小。

圖8 聲場聲壓分布試驗(脈沖反射法超聲回波測試)

② 探頭置于深度為30mm橫孔的波位置不動，逐步提高增益， 在深度為30mm的橫孔后面出現一個信號，如圖8(b)所示，經確認該信號為深度為40mm橫孔的回波。當增益提高21dB后，深度為40mm橫孔的波高為80%，此測試結果表明深度為40mm橫孔與深度為30mm橫孔的信號波幅相差為21dB。也就是說，在該深度上，由聲束軸線(30mm橫孔處)到離開軸線10mm(40mm橫孔處)聲壓下降了21dB，說明聲壓變化劇烈，下降十分明顯。

③ 儀器增益恢復到47dB后，移動探頭，使聲束軸線介于30mm和40mm橫孔之間，兩孔波高相同，均為20%左右，見圖8(c)。據此測試，可認為在深度30～40mm處存在一個直徑大致為10mm的圓形聲壓等高線，從聲束軸線到半徑5mm處的聲壓降為12dB，同樣說明聲壓變化劇烈，下降十分明顯。

02

全聚焦相控陣超聲測試

全聚焦相控陣回波信號如圖9所示。探頭放在試塊上適當位置，在不使用任何增益補償?shù)那闆r下，屏幕上同時出現4個孔的圖像，其中深度為30mm的孔與相鄰的深度為20mm和40mm孔的信號幅度差不超過6dB。為便于比較，借用傳統聲場中探頭聲束軸線的概念(此概念并不適用于全聚焦相控陣聲場)，假設30mm橫孔位于聲束軸線上，則在該深度上，由聲束軸線(30mm橫孔處)到離開軸線10mm (20mm和40mm橫孔處)范圍，聲壓下降不超過6dB，說明聲壓變化平緩。

圖9 全聚焦相控陣回波信號

03

結論

對比兩項技術的測試結果可知：脈沖反射法超聲探頭對準某一深度孔時，屏幕上只能看到一個孔回波。其相鄰孔回波波幅很低，信號幅度差達21dB，說明其波束很窄，擴散角很小，能量很集中；而全聚焦相控陣在探頭不動且不使用增益補償?shù)那闆r下，屏幕上同時出現4個孔回波，波幅相差不大，說明其波束擴散角很大，波束覆蓋了相當寬的深度范圍。由此證明：全聚焦聲場聲壓分布與脈沖反射法聲場聲壓分布不同，前者聲場中不同位置的聲壓變化比后者聲場的聲壓變化平緩得多。

信噪比特性驗證

相控陣B型試塊檢測區示意如圖10所示，在試塊上設定目標區，分別采用傳統相控陣線掃、扇掃和全聚焦相控陣技術進行了信噪比對比試驗。

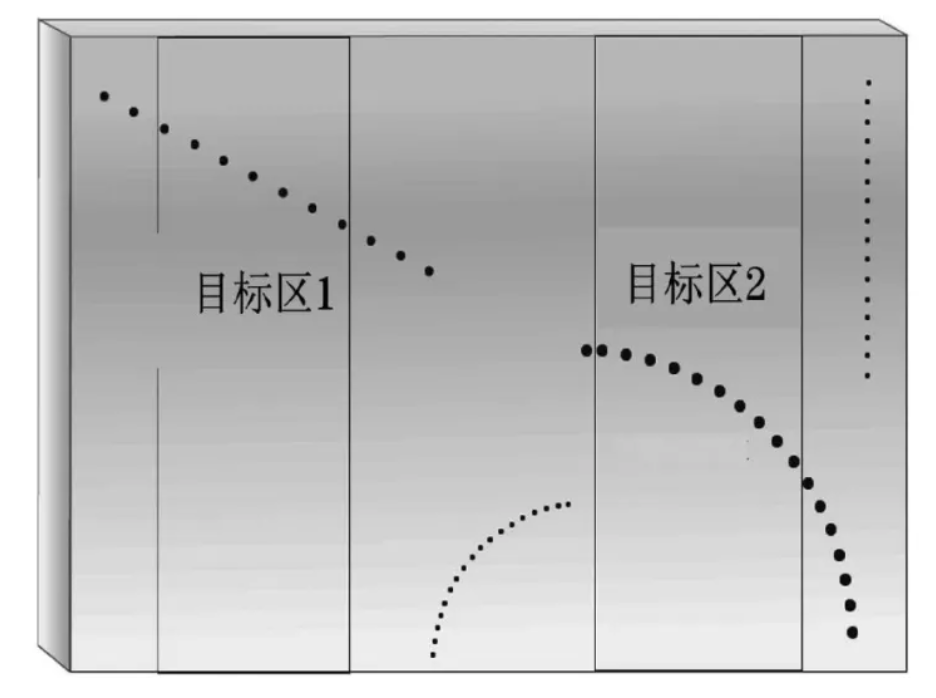

圖10 相控陣B型試塊檢測區示意

信噪比的計算可參考峰值信噪比(PSNR)公式，如式(3)所示。

式中：MSE為均方差誤差。

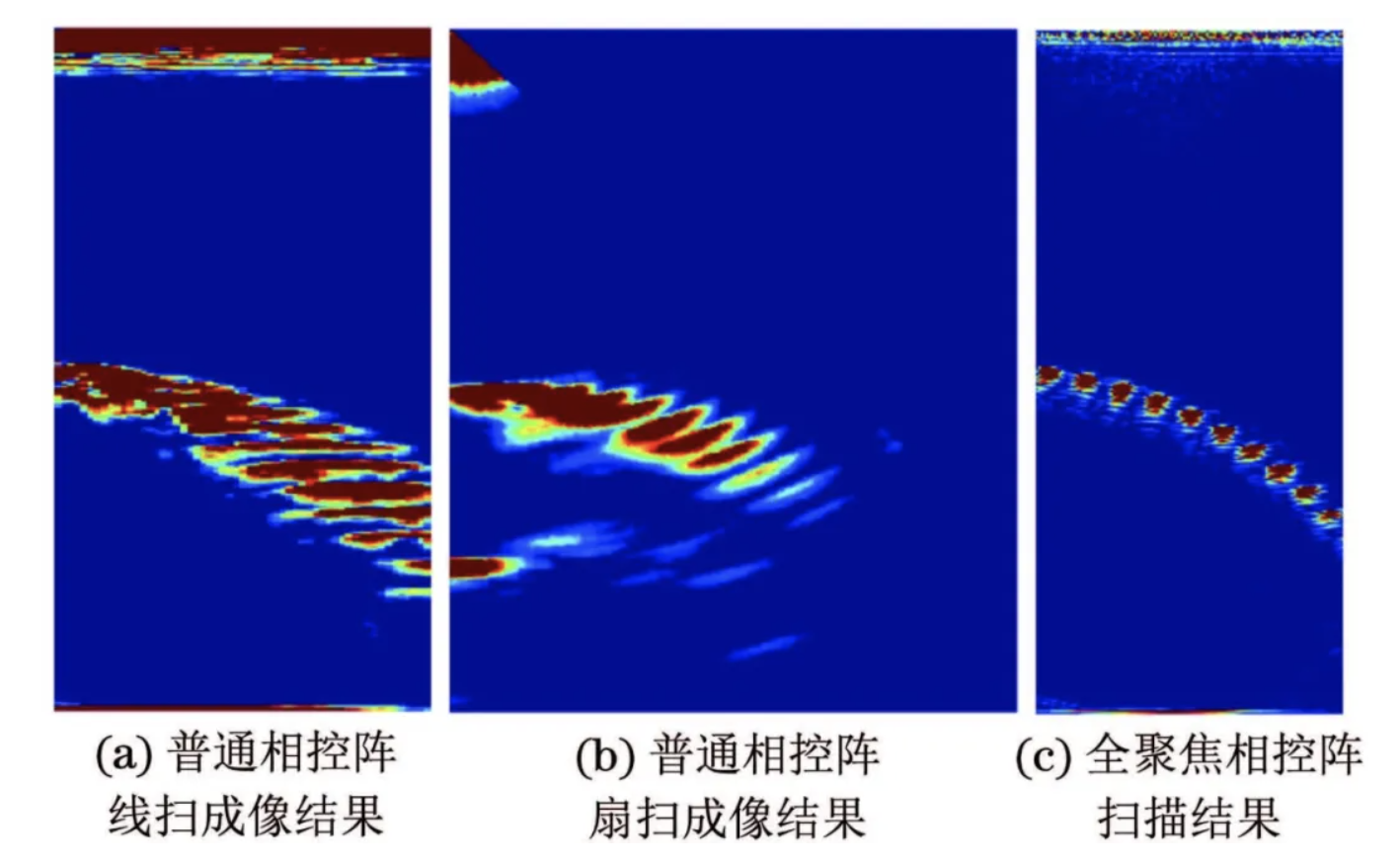

對比試驗1：分別采用普通相控陣線掃和扇掃，以及全聚焦相控陣技術對試塊上目標區1進行檢測成像，并計算圖像信噪比。普通相控陣線掃成像結果如圖11(a)所示，圖像信噪比為19 dB；普通相控陣扇掃成像結果如圖11(b)所示，圖像信噪比為18dB；全聚焦相控陣掃描結果如圖11(c)所示，圖像信噪比為38dB。

圖11 信噪比對比試驗1圖譜

對比試驗2：分別采用普通相控陣線掃和扇掃，以及全聚焦相控陣技術對目標區2進行檢測成像，并計算圖像信噪比。普通相控陣線掃成像結果如圖12(a)所示，圖像信噪比為18dB；普通相控陣扇掃成像結果如圖12(b)所示，圖像信噪比為23dB；全聚焦相控陣掃描結果如圖12(c)所示，圖像信噪比為34dB。

圖12 信噪比對比試驗2圖譜

來源：《無損檢測》2020年第1期

作者：強天鵬1，楊貴德2，杜南開2，陳建華2，張國強1，龔成剛1
