全聚焦相控陣技術-聲場特性原理與思考

由于全聚焦相控陣具有獨特的聲場特性和信號特性，可以采用一種“場測量”和“場校準”技術路線，不僅可以解決系統沒有A掃顯示給檢測帶來的困難，而且在焊縫檢測的應用中具有優勢

聲場特性初探

“基于全矩陣數據采集(Full Matrix Capture，F(xiàn)MC)的全聚焦成像(TFM)相控陣超聲檢測技術”(以下簡稱全聚焦相控陣技術)的原理早由英國Bristol大學的HOLMES等于2004年提出。2014年法國研制出可用于工程現場的2D成像檢測儀器系統，2017年中國研制出3D實時成像檢測儀器系統。

十幾年來，全聚焦相控陣技術一直是超聲無損檢測領域的研究熱點，然而大多數研究均偏重理論和儀器系統方面，包括算法研究、數據處理速度、成像精度、三維成像、實時成像等，應用方面的研究則比較少，僅有少量針對具體結構的檢測試驗報道。

全聚焦相控陣的基本原理

1 全矩陣數據采集原理

圖1 全矩陣數據采集原理示意

以陣元數為64的面陣(8×8)探頭(試驗儀器是國產全聚焦相控陣3D實時成像系統，配用的探頭是8×8面陣探頭，單個晶片尺寸為3mm，文中引用的數據和圖像如果沒有專門說明，都是來自該儀器系統)為例來進行說明：首先，激發探頭的個陣元發射超聲波，所有陣元都接收超聲回波信號并保存；然后，依次激發其他陣元發射超聲波，所有陣元都接收回波并依次存儲，直至后一個陣元激發完，所有陣元接收完，得到一個含64×64=4096個A掃信號的數據集。

2 全聚焦成像過程

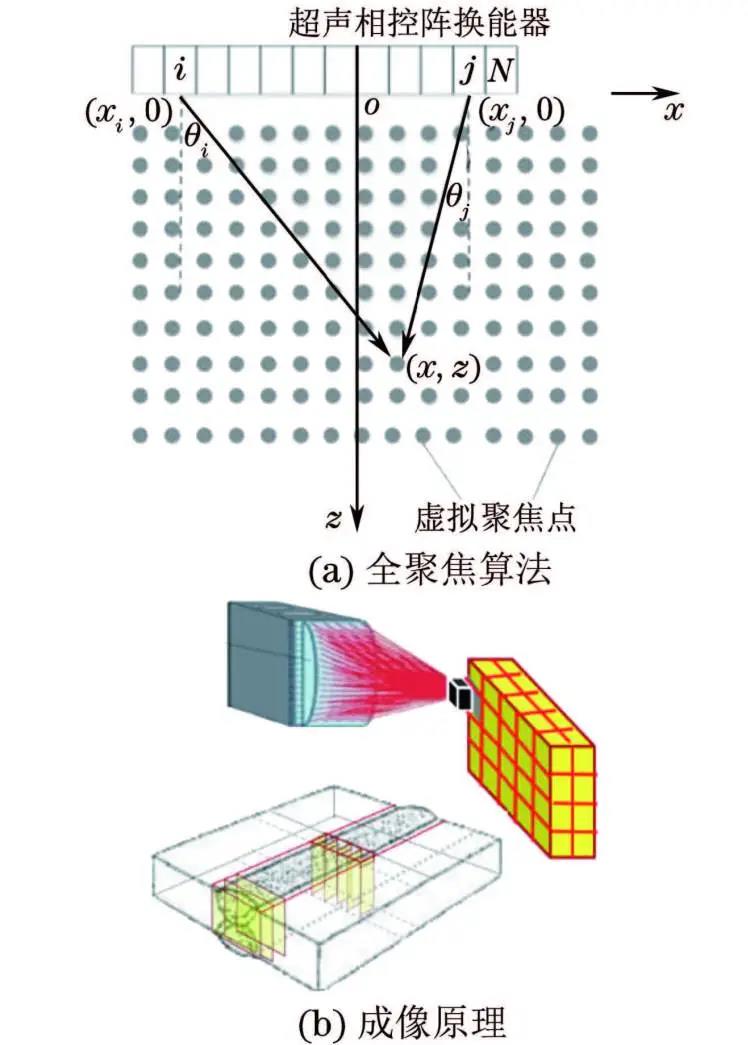

圖2 全聚焦成像算法和成像原理示意

在探頭前方的焊縫中設置一個目標區，目標區包含若干個(例如65536個)像素點，也就是信號聚焦點。將接收到的4096個回波信號(A掃)，對每一個像素點進行聚焦計算和疊加-平均處理。以點(x,z)為例，為了得到該點的超聲回波幅值，將全矩陣數據集的所有信號在該點處進行疊加。該點幅值I(x,z)可表示為：

式中：exi,xj[ti,j(x,z)]為i陣元發射、j陣元接收的超聲信號疊加到(x,z)位置的幅值；ti,j(x,z)為聲波從陣元i發射到聚焦點(x,z)和從該點返回到陣元j所需的延遲時間。

ti,j(x,z)可表示為：

式中：xi,xj分別為發射陣元和接收陣元的橫坐標；c為超聲波在試塊中傳播的縱波速度。

當全部像素點處理完成后即形成目標區圖像。

全聚焦相控陣聲場特性思考

通過以上關于方法原理的描述可知，全聚焦相控陣技術與以往各超聲檢測技術(脈沖反射法超聲、衍射時差法超聲、普通相控陣超聲等)存在不同，在研究該技術應用時，應該特別注意這一特點帶來的影響。

為了開拓思路，先提一個問題：以一個8×8面陣64陣元全聚焦相控陣探頭為例，如果該探頭晶片面積(孔徑)與常規探頭晶片面積相同(見圖3)，應該考慮兩者在檢測過程中建立的聲場和接收的超聲信號是否一樣，如果不一樣，差異在哪里。

圖3 晶片面積相同的常規探頭與相控陣探頭晶片

01信號發射階段的差異

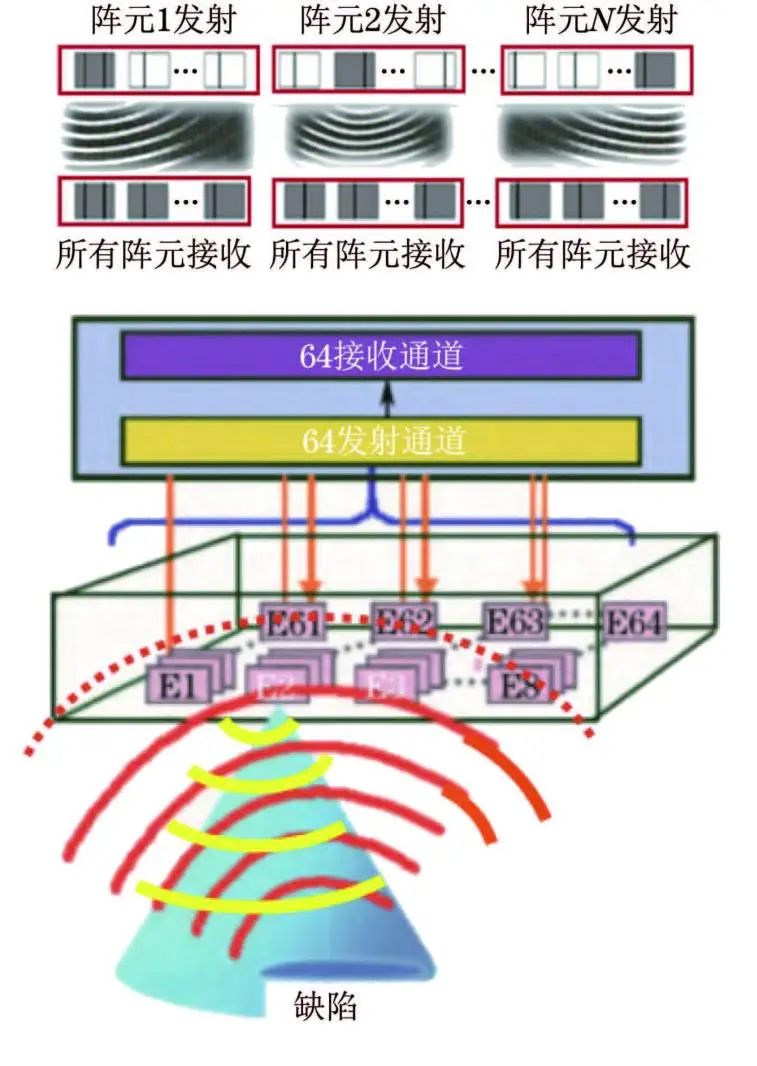

一個信號周期中，常規探頭整個晶片一次激發，而全聚焦相控陣探頭的64個陣元晶片逐個激發(見圖4)。由此思考，兩者的注入能量、持續時間、聲壓分布、擴散角等是否存在不同。

圖4 常規探頭和全聚焦探頭發射階段的不同原理示意

02信號接收階段的差異

一個信號周期內，常規探頭整個晶片只接收一個回波信號，而全聚焦相控陣探頭整個晶元陣列(64個陣元)同時打開接收回波信號，依次接收64次，共接收4096個A掃信號。由此思考，兩者接收的信號波幅、接收持續時間、接收的總能量、信號的靈敏度、信噪比等是否存在不同。

03

信號處理階段的差異

常規探頭只接收一個回波信號，直接用于觀察分析；而全聚焦相控陣探頭(8×8面陣)一個信號周期內接收4096個回波信號，通過聚焦計算和疊加-平均處理，終形成一個聚焦點信號。目標區共有65536個(或更多)聚焦點。由此思考，兩者的靈敏度、信噪比、圖像分辨率等是否存在不同。

很明顯，在以上3個階段，全聚焦相控陣與以往各種超聲方法都不相同，因此其在工件中建立的聲場，以及從聲場中獲取的信號也不相同，這些差異能給檢測帶來怎樣的改變。

為了理清思路而聲明幾個定義，這些定義并不違反有關超聲理論和超聲檢測的應用規則。

(1) 聲場的定義：給定有限空間內的聲能量分布。

(2) 全聚焦聲場的定義：全聚焦超聲系統通過FMC-TFM過程施加于某一體積(目標區)的超聲能量分布。

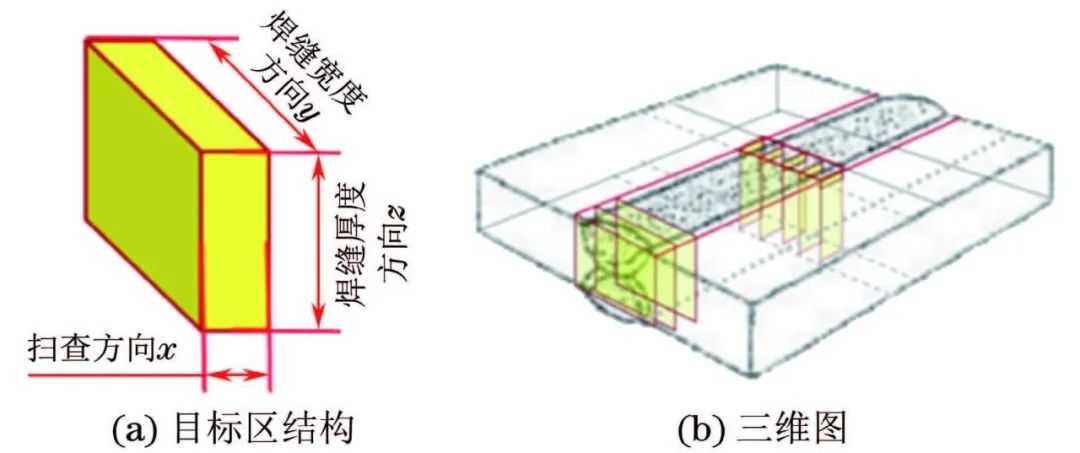

(3) 目標區的定義：為了研究FMC-TFM聲場和進行全聚焦相控陣檢測而人為設置的區域(體積)。對面陣列探頭而言，目標區可設定為一個矩形體積，高度z等于焊縫母材厚度，寬度y等于焊接接頭寬度(焊縫寬度+兩側熱影響區寬度)；長度x(掃查方向)一般不超過探頭孔徑的1/2(見圖5)。

圖5 全聚焦相控陣3D目標區

(4) 暫穩態聲場和穩態聲場：探頭不動時目標區聲場稱為穩態聲場；探頭緩慢移動時稱為暫穩態聲場，暫穩態聲場的數據采集過程中聲場能量有微小變化，這個變化可以忽略，不影響檢測能力和可靠性。暫穩態聲場測量結果是可重復的。

來源：《無損檢測》2020年第1期

作者：強天鵬，楊貴德，杜南開，陳建華，張國強，龔成剛
