工業內窺鏡探頭的內部結構如何？

現代視頻內窺鏡已經發展成為檢測工程師手中檢測工具, 長的工業內窺鏡的探頭可達30m 長, 工業內窺鏡的探頭直徑甚至小于1.2mm , 探頭能夠360度的旋轉或者進行變焦的操作等等；但是, 你有沒有停下來思考, 是什么使這一切成為可能？

這一切都?xì)w根于工業內窺鏡的核心部件，探頭部分。那么, 內窺鏡探頭內的組件是什么, 它們?nèi)绾螀f(xié)同工作以使您的檢查成為可能？讓我們從一個探頭的整體視圖開始, 先對探頭的整體有個基本的概念，然后方便對探頭內部進行深入的了解。

圖 1: 內窺鏡探頭的關鍵部分。

從工業內窺鏡的探頭根部開始, 是探頭的扭轉應變設計，這可以減少探頭的扭轉外力 (以防扭曲)。其次是插入管, 它構成探頭的大部分長度 (2m 到 30m)。然后是重要的靈活彎曲的導向關節部分, 這是探頭頂端進行導向旋轉的地方，在探頭的頂端是彩色攝像頭部分, 可以安裝不同的精深和視角的光學鏡頭或者變焦的鏡頭, 這些需要取決于您的檢測需要。

整根工業內窺鏡探頭的內部包含了數量驚人的小型化部件。我們可以通過觀察探頭的橫截面, 則可以找到這些組件:

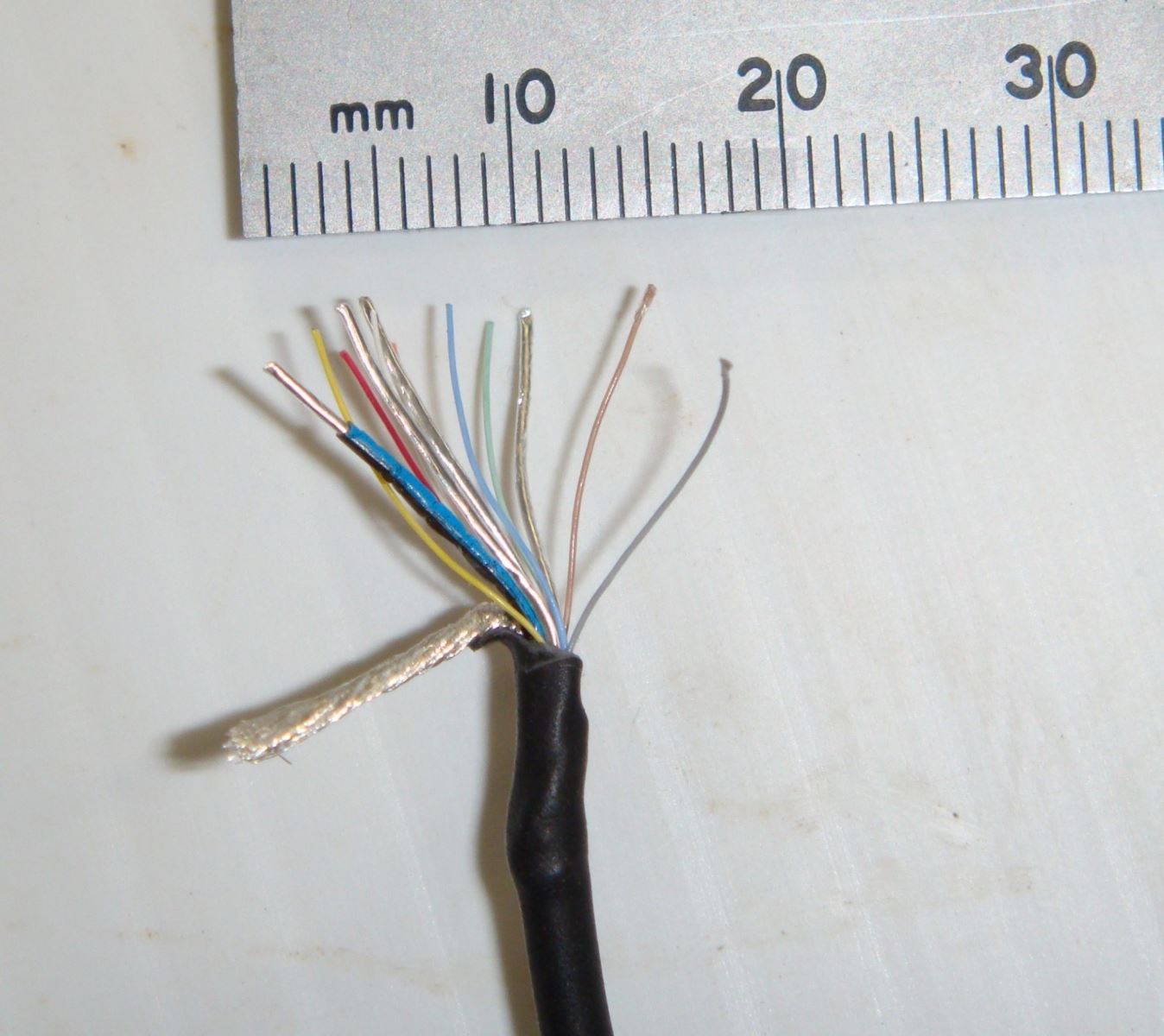

圖 2: 在內窺鏡探頭中集成的一些電子器件的特寫視圖。

復雜的導線 (電線), 包括電源, 視頻信號, LED照明電源以及其他專有信號（見圖2）在內的十多個電子器件（電線）。在它的保護絕緣下, 每個導體的直徑只有 0.1mm, 與人的頭發粗細差不多!

光導纖維：一束柔性光學玻璃纖維, 用于將主機內部LED的高亮度照明傳輸?shù)教筋^頂端。

探頭旋轉導向機構：導向金屬絲控制上下左右運動的導向彎曲關節。為了適應探頭的狹小空間限制, 每條導向金屬絲的直徑都是 0.2mm, 并有一個0.6mm 直徑的保護彈簧鋼導管環繞它!

以上所有內容都包含多重保護層, 其中包括:

絕緣和護套在電導體和光纖上

導向金屬絲上的螺旋彈簧鋼導管

鎢絲編織保護外皮圍繞整個探頭

全探頭鋼制單線圈導管

兩層堅固的聚氨酯橡膠

編織鎢線護套

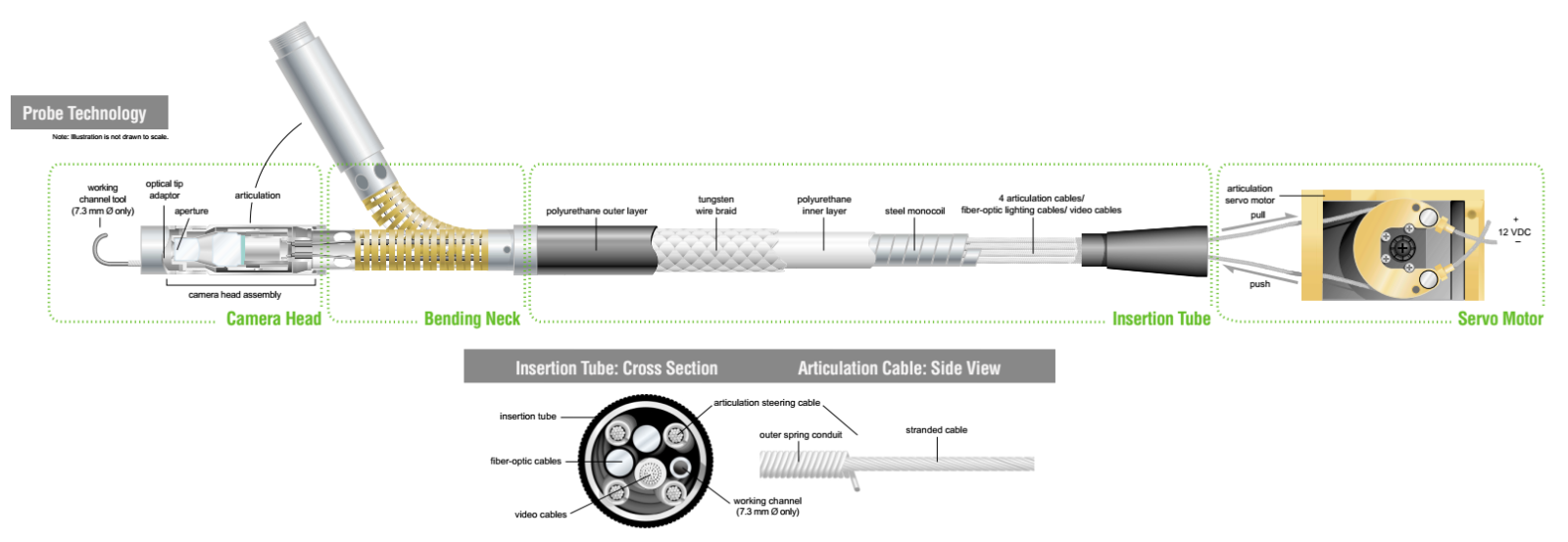

圖3提供了這些不同組件如何組合起來構成工業內窺鏡探頭的詳細視圖。
